Актуатор турбины — это привод, который помогает регулировать давление наддува. Сам турбокомпрессор раскручивается потоком выхлопных газов, но двигателю не нужно максимальное давление постоянно. На разных оборотах и под разной нагрузкой работу турбины приходится корректировать. Этим и занимается актуатор.
В зависимости от конструкции он двигает клапан вестгейта или механизм изменяемой геометрии. Если привод работает правильно, турбина вовремя набирает нужное давление и так же вовремя его снижает. Когда актуатор заедает или перестает выполнять команды, машина может потерять тягу, начать ехать рывками или уйти в аварийный режим.
Проще всего представить актуатор как исполнительный механизм. Блок управления определяет, сколько наддува сейчас нужно двигателю, а актуатор физически меняет положение механизма на турбине.
Зачем турбине нужен актуатор
Турбина раскручивается выхлопными газами. Чем больше поток, тем выше обороты крыльчатки и давление наддува. Если никак не управлять этим процессом, давление будет плохо соответствовать текущему режиму двигателя.
На небольших оборотах турбине нужно быстрее выходить на рабочий режим. При высокой нагрузке, наоборот, важно не допустить избыточного давления.
Актуатор позволяет регулировать этот процесс. На турбине с вестгейтом он открывает и закрывает клапан, через который часть выхлопных газов может пройти мимо турбинного колеса. На турбине с изменяемой геометрией привод меняет положение направляющих лопаток.
От точности этой работы напрямую зависит наддув. Если механизм не доходит до нужного положения буквально на части своего хода, поведение машины уже может измениться.
Какие актуаторы бывают
На автомобилях встречаются вакуумные, пневматические и электронные приводы. Принцип управления у них отличается, но задача одна — переместить механизм турбины в нужное положение.
Вакуумный актуатор
Внутри такого привода находится мембрана. Под действием разрежения она перемещает шток, связанный с геометрией или вестгейтом.
Конструкция относительно простая. Неисправности чаще связаны с потерей герметичности мембраны, вакуумными трубками, клапаном управления или механическим заеданием штока.
Если вакуум не держится, привод не сможет нормально перемещать механизм даже при исправной турбине.
Электронный актуатор
Здесь шток перемещает электромотор через редуктор. Внутри также есть датчик положения, благодаря которому блок управления понимает, куда фактически переместился механизм.
Электронный актуатор работает точнее, но и устроен сложнее. Изнашиваются шестерни редуктора, мотор, датчик положения, контакты и электронная часть.
После ремонта или замены такой привод часто требует правильной настройки и калибровки относительно механизма турбины. Просто поставить визуально похожую деталь недостаточно.
Как актуатор управляет геометрией турбины

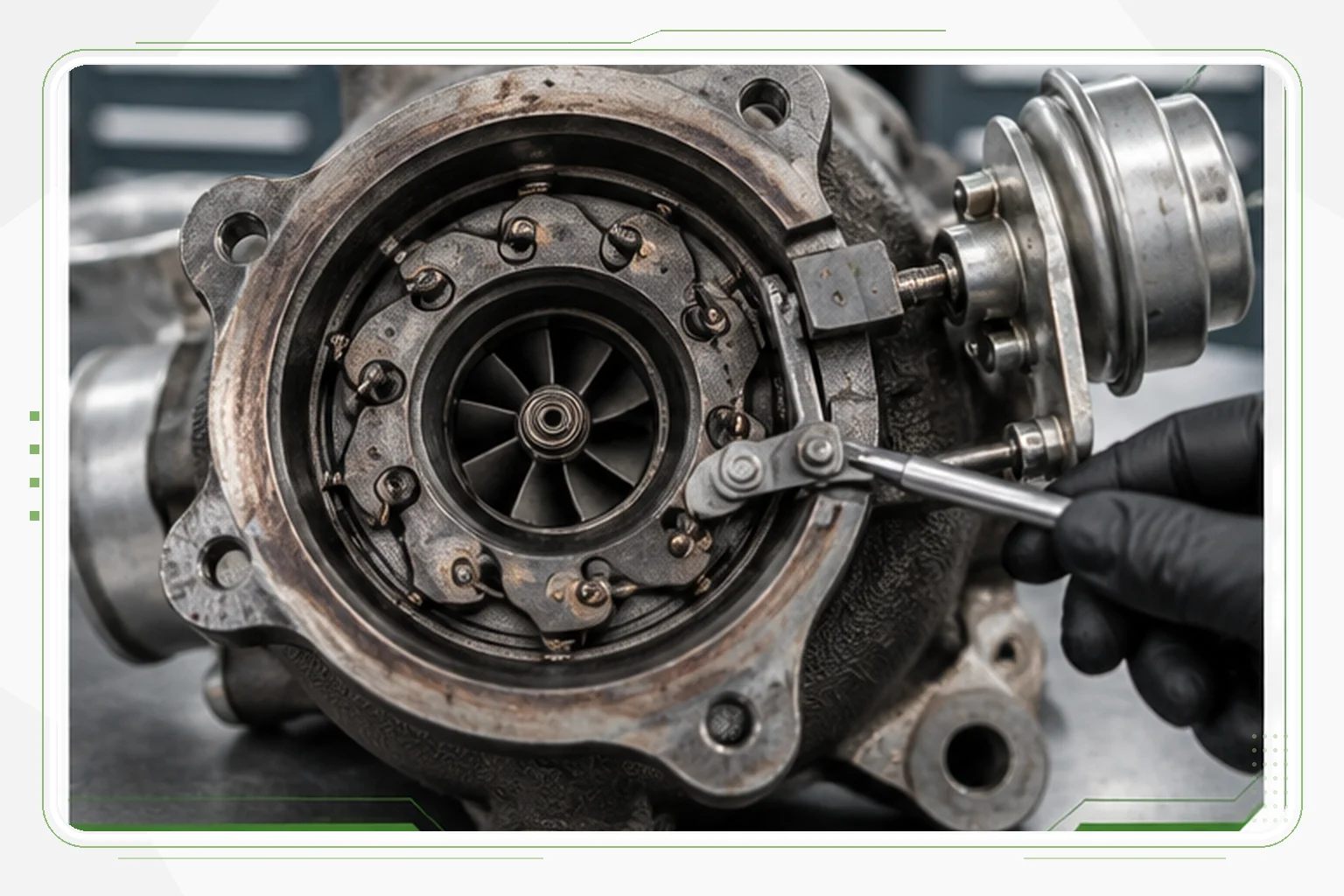

В турбинах с изменяемой геометрией вокруг турбинного колеса стоят направляющие лопатки. Их положение влияет на скорость потока выхлопных газов.
На низких оборотах механизм помогает быстрее раскрутить турбину. Машина раньше получает наддув и лучше реагирует на газ. С ростом оборотов положение лопаток меняется, чтобы давление не вышло за допустимый диапазон.
Актуатор двигает этот механизм через тягу или рычаг. Если геометрия загрязнена и начинает заедать, привод испытывает повышенную нагрузку. В итоге проблема может быть уже сразу в двух местах: механизму тяжело двигаться, а редуктор актуатора постепенно изнашивается.
Поэтому неисправный привод не всегда оказывается первопричиной. Иногда его повреждает тугая или заклинившая геометрия.
Как актуатор работает с вестгейтом
На турбинах с перепускным клапаном принцип немного другой.
Пока вестгейт закрыт, выхлопные газы идут через турбинное колесо и раскручивают его. Когда давление становится достаточным, актуатор начинает открывать клапан. Часть газов идет в обход крыльчатки, и рост наддува ограничивается.
Если клапан откроется слишком рано, турбина не наберет нужного давления. Машина станет вялой, особенно под нагрузкой.
Если вестгейт не открывается вовремя, появляется риск передува. Электроника замечает слишком высокое давление и может ограничить мощность двигателя.
Что происходит, когда актуатор не работает
Характер неисправности зависит от того, в каком положении остался механизм.
При недостаточном наддуве автомобиль становится хуже на разгон. Подхват появляется позже, на трассе тяжелее обгонять. Иногда фиксируется ошибка P0299, хотя сама механическая часть турбины еще исправна.
При передуве машина тоже может сначала ехать нормально. Проблема появляется под нагрузкой, когда давление превышает расчетное. Блок управления замечает отклонение и включает защиту.
Бывает и плавающая неисправность. Сегодня привод работает, завтра заедает после прогрева. Тяга то есть, то пропадает. После перезапуска двигателя автомобиль снова едет некоторое время нормально.
Такая работа особенно характерна для изношенного редуктора, датчика положения или механизма, который двигается с сопротивлением.
Какие признаки появляются первыми
Проблема с актуатором далеко не всегда сопровождается громким звуком под капотом. Чаще меняется поведение машины.
Водитель может заметить:
- провал при разгоне
- поздний подхват турбины
- нестабильную тягу
- аварийный режим
- ошибки по наддуву
- рывки под нагрузкой
- жужжание или треск привода
Эти симптомы встречаются и при других неисправностях системы наддува. Например, слабая тяга бывает из-за патрубка, интеркулера или самой турбины. Поэтому признаки неисправности актуатора турбины лучше оценивать вместе с результатами диагностики, а не по одному симптому.
Почему машина после перезапуска снова едет
Такое поведение часто сбивает с толку. Двигатель потерял тягу, водитель остановился, заглушил машину, снова запустил — мощность вернулась.
Сам актуатор за это время не отремонтировался. Просто блок управления снял временное ограничение мощности.
После следующей нагрузки привод снова не отрабатывает нужное положение, давление уходит от нормы, и двигатель повторно переходит в защиту. Если турбина уходит в аварийный режим именно при активном разгоне, актуатор входит в список узлов, которые стоит проверить.
Постоянно перезапускать машину и ездить дальше смысла нет. Ошибка будет возвращаться, пока не устранена причина.
Можно ли проверить актуатор самостоятельно
Внешний осмотр сделать можно.
Стоит проверить разъемы и проводку, состояние вакуумных трубок, тягу привода и наличие явных механических повреждений. Шток не должен болтаться или заедать.

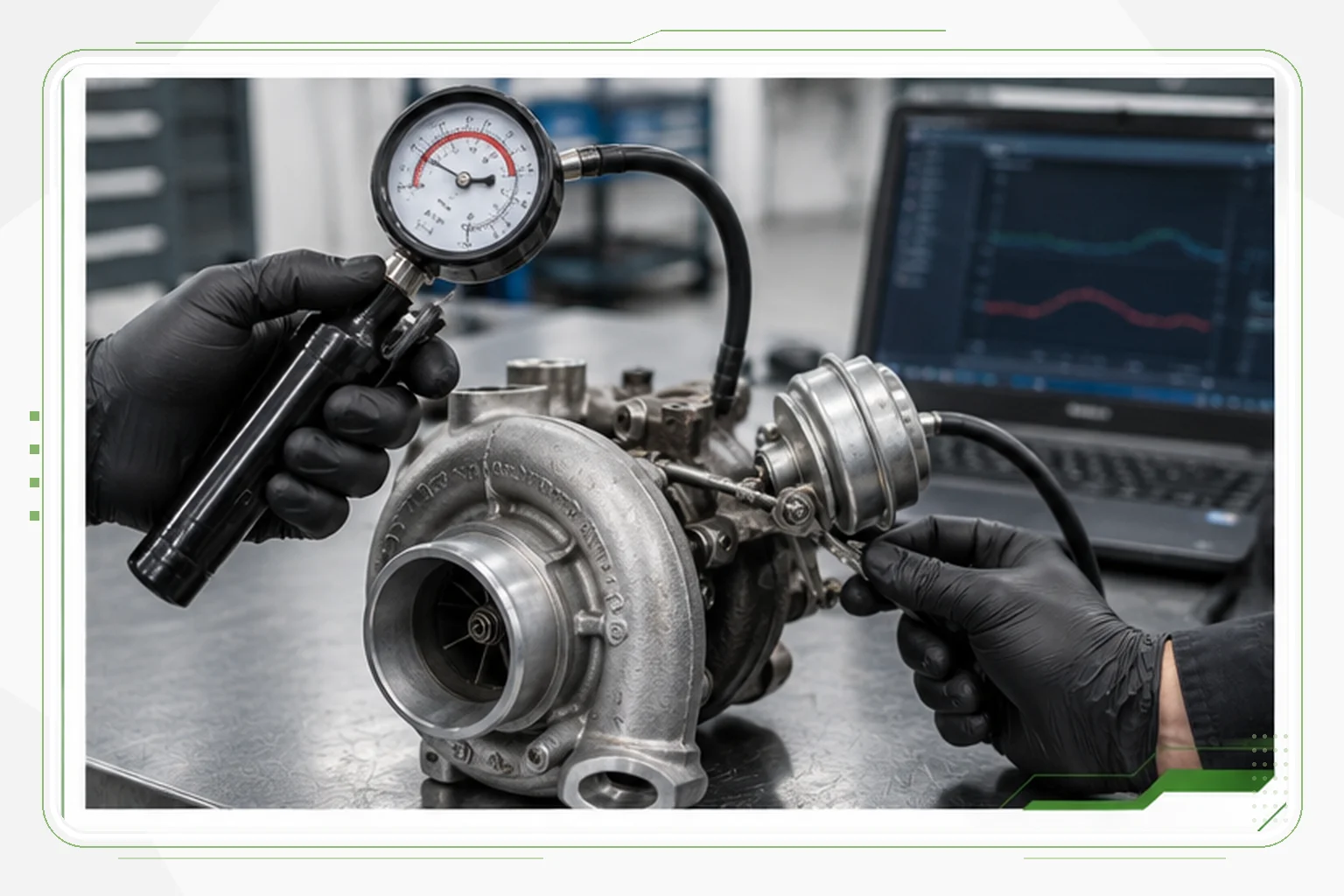

На вакуумном приводе проверяют, держит ли мембрана разрежение и перемещается ли шток.
С электронным актуатором сложнее. По движению штока нельзя полноценно оценить датчик положения, мотор и состояние редуктора. Нужны ошибки, фактическое положение механизма и проверка диапазона его работы.
Самостоятельно подкручивать тягу актуатора не стоит. Изменение длины штока влияет на работу наддува. Можно убрать один симптом и получить передув или недодув в другом режиме.
Почему нельзя сразу менять актуатор
Если привод перестал нормально двигаться, сначала нужно проверить механизм, которым он управляет.
Допустим, геометрия забита нагаром и ходит очень туго. Новый актуатор тоже будет постоянно работать с повышенной нагрузкой. В итоге редуктор или мотор снова выйдут из строя.
С вестгейтом похожая история. Люфт, заедание самого клапана или тяги нельзя исправить одной заменой привода.
Нужно проверить весь механизм в сборе: насколько свободно он двигается, правильно ли работает привод и совпадает ли фактическое положение с командами блока управления.
Ремонтировать или менять актуатор
Это зависит от повреждения.
Электронные актуаторы в ряде случаев ремонтируют: восстанавливают редуктор, электромотор, проводку или другие элементы. После ремонта привод настраивают под конкретную турбину.
При серьезном повреждении платы, датчика положения или корпуса замена бывает разумнее.
С вакуумными приводами решение тоже зависит от конструкции. Где-то можно восстановить отдельные элементы, а где-то проще поставить исправный узел.
В Турбокомплекс можно обратиться, если тяга стала нестабильной или появились ошибки управления наддувом. Для электронных приводов есть отдельная услуга ремонта актуатора турбины с проверкой, восстановлением и последующей настройкой.
FAQ
Что такое актуатор турбины простыми словами?
Это привод, который перемещает механизм управления турбиной. Он помогает менять давление наддува в зависимости от оборотов и нагрузки двигателя.
Где находится актуатор турбины?
Обычно он установлен непосредственно на корпусе турбокомпрессора или рядом с ним и связан тягой с геометрией либо клапаном вестгейта.
Может ли турбина работать без актуатора?
Полноценно — нет. Без нормального управления давление наддува будет неправильным. Двигатель может потерять мощность или перейти в аварийный режим.
Как понять, что сломался именно актуатор?
По одному симптому определить это сложно. Проверяют ошибки, ход привода, фактическое положение механизма и давление наддува. Одновременно исключают проблемы с геометрией, вестгейтом и патрубками.
Нужно ли настраивать актуатор после замены?
Электронные актуаторы на многих турбинах требуют настройки или калибровки относительно механизма. Неправильное положение приводит к передуву, недодуву и ошибкам.
Вывод
Актуатор управляет механизмом, который регулирует работу турбины. На одной конструкции он двигает геометрию, на другой — клапан вестгейта. Благодаря этому давление наддува остается подходящим для текущих оборотов и нагрузки.
Если привод перестает нормально перемещаться, машина может потерять тягу, начать ехать рывками или уйти в аварийный режим. Перед заменой актуатора нужно проверить и сам привод, и механизм, которым он управляет. Заедающая геометрия или неисправный вестгейт способны быстро вывести новый актуатор из строя.
