Вестгейт — это перепускной клапан в турбине. Его задача довольно простая: не дать турбокомпрессору раскрутиться сильнее, чем требуется двигателю.
Пока давление наддува небольшое, клапан закрыт. Выхлопные газы проходят через турбинное колесо и раскручивают его. Когда наддув подходит к нужному значению, Вестгейт приоткрывается и часть газов идет в обход крыльчатки.
Турбина перестает набирать обороты так быстро, а давление остается в расчетном диапазоне.
Если клапан не закрывается полностью, машина теряет тягу. Если он застрял закрытым и не открывается вовремя, возможен передув. Поэтому небольшой на вид механизм способен заметно изменить поведение автомобиля.
Где находится Вестгейт
Клапан установлен в горячей части турбокомпрессора.
На многих турбинах он выглядит как небольшая металлическая заслонка — ее еще называют калиткой. Она закрывает канал, по которому выхлопные газы могут пройти мимо турбинного колеса.

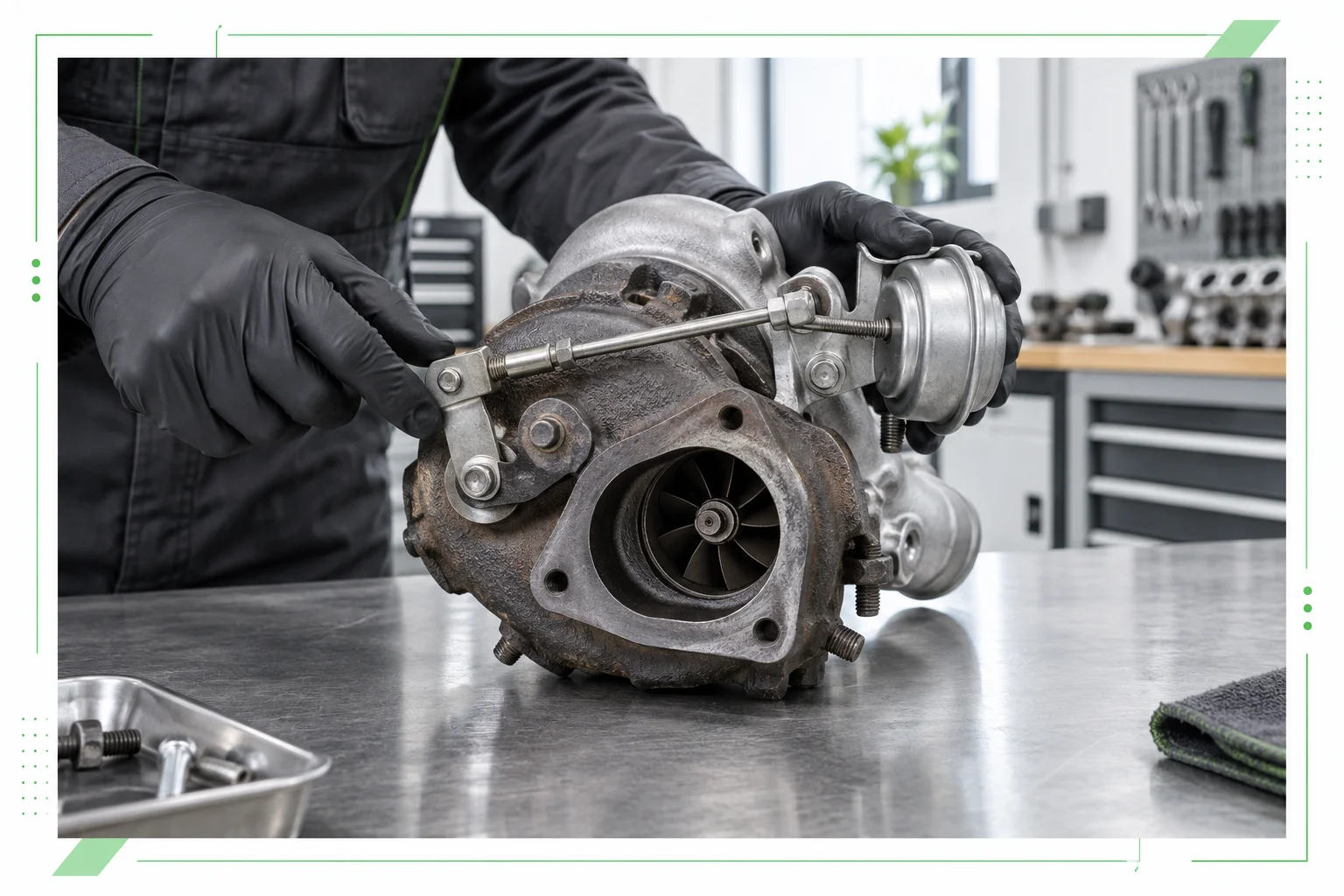

Снаружи к механизму подходит тяга привода.
Сам клапан находится внутри горячего корпуса, а его привод обычно хорошо виден снаружи. Именно поэтому иногда говорят о Вестгейте и актуаторе как об одной детали, хотя это разные элементы.
Вестгейт открывает канал. Актуатор двигает Вестгейт.
Как работает клапан при разгоне
Представим обычный разгон.
Водитель нажимает газ, двигатель начинает выпускать больше выхлопных газов. Поток раскручивает турбину, давление во впуске растет.
Сначала Вестгейт остается закрытым. Почти весь поток проходит через турбинное колесо.
В какой-то момент нужное давление уже набрано. Дальше раскручивать турбину с той же интенсивностью не нужно.
Привод начинает открывать клапан. Часть газов отправляется по обходному каналу сразу в выпуск. На крыльчатку попадает меньший поток, рост оборотов замедляется.
При изменении нагрузки клапан снова меняет положение.
Кто открывает Вестгейт
Самостоятельно калитка не решает, когда ей открываться.
Ею управляет привод. В простой системе это может быть пневматический механизм с мембраной и пружиной. На других автомобилях управление сложнее и завязано на электронику.
Актуатор турбины через шток двигает рычаг Вестгейта. От того, насколько точно работает эта связка, зависит давление наддува.
Если актуатор исправен, но сама калитка заедает, команда не будет нормально выполняться.
И наоборот: полностью свободный Вестгейт бесполезен, если привод не может его переместить.
Почему Вестгейт и геометрия — не одно и то же
Оба механизма управляют наддувом, но делают это по-разному.
Вестгейт открывает отдельный обходной канал. Часть выхлопных газов перестает проходить через турбинное колесо.
В турбине с изменяемой геометрией работает другой принцип. Внутри стоят направляющие лопатки, которые меняют направление и скорость потока.
Геометрия турбины позволяет эффективнее управлять турбиной в широком диапазоне оборотов. Вестгейт устроен проще и особенно часто встречается на бензиновых турбированных двигателях.
По поведению машины неисправности этих систем бывают похожи. И там и там возможны недодув, передув и аварийный режим.
Что будет, если Вестгейт не закрывается
Допустим, клапан должен быть закрыт, но из-за износа остается немного открытым.
Часть выхлопных газов сразу уходит в обход турбинного колеса. Турбине не хватает потока, чтобы быстро раскрутиться.
Водитель нажимает газ и чувствует, что машина стала тяжелее на разгон. Подхват приходит поздно, а иногда нормального наддува вообще не получается.
Чем больше нагрузка, тем заметнее проблема.
В памяти блока управления при этом может появиться ошибка P0299 по недостаточному давлению наддува.
Но один код еще не доказывает неисправность Вестгейта. Точно такой же недодув бывает из-за патрубков, интеркулера, актуатора или самой турбины.
А если клапан не открывается
Получается обратная ситуация.
Турбина уже набрала требуемое давление, но выхлопные газы продолжают идти через крыльчатку почти полным потоком.
Обороты растут дальше. Вместе с ними растет наддув.
Блок управления пытается вернуть давление к норме. Если это не получается, электроника ограничивает мощность двигателя.
Машина может резко потерять тягу прямо во время разгона. После перезапуска все снова работает — до следующего передува.
Если турбина уходит в аварийный режим именно после сильного ускорения, работу Вестгейта проверяют вместе с приводом и фактическим давлением наддува.
Почему Вестгейт начинает люфтить
Механизм постоянно работает рядом с горячими выхлопными газами.
Температуры высокие, клапан открывается и закрывается тысячи раз. Постепенно изнашивается ось, втулка и место посадки калитки.
Появляется свободный ход.
Сначала он небольшой и на работе почти не сказывается. Потом калитка уже не прилегает к седлу достаточно плотно. Через щель начинают проходить выхлопные газы даже тогда, когда клапан должен быть закрыт.
Иногда одновременно появляется металлический дребезг.
На определенных оборотах звук особенно хорошо слышен из-за вибрации тяги и самой калитки.
Какие симптомы бывают при неисправном Вестгейте
Проявления зависят от характера поломки.
Чаще водитель замечает:
- потерю тяги
- поздний подхват турбины
- передув
- недодув
- аварийный режим
- рывки при разгоне
- металлический дребезг
- ошибки по давлению наддува
Иногда никаких посторонних звуков нет вообще.
Особенно легко пропустить начинающийся износ, если клапан пока просто закрывается чуть хуже. Машина становится слабее постепенно, и водитель привыкает к изменившейся динамике.
Откуда берется дребезг
Для Вестгейта довольно характерен металлический звук.
Ось и втулка изнашиваются, появляется зазор. Калитка уже не удерживается так плотно, как раньше, и начинает вибрировать.
Звук бывает слышен при наборе оборотов, сбросе газа или на определенной частоте вращения двигателя.
Сам по себе дребезг еще не показывает, насколько сильно нарушено давление. Бывает заметный звук при относительно нормальном наддуве, а бывает почти бесшумная неисправность с серьезным недодувом.
Поэтому окончательный вывод делают после проверки механизма.
Можно ли подтянуть тягу Вестгейта
Иногда пытаются убрать люфт регулировкой длины штока.
Машина после этого действительно может начать ехать иначе. Но такое вмешательство меняет момент открытия клапана.
Если слишком сильно натянуть тягу, Вестгейт будет открываться позже. Турбина начнет создавать больше давления, и вместо недодува можно получить передув.
Если оставить недостаточное натяжение, клапан не будет нормально закрываться.
Регулировать привод наугад точно не стоит. Особенно после ремонта самого клапана, когда его положение уже изменилось.
Чем опасна езда с неисправным Вестгейтом
Небольшой люфт не означает, что турбина развалится через несколько километров.
Но неисправность постепенно влияет на ее рабочий режим.
При постоянно открытом клапане турбине приходится сильнее раскручиваться в попытке получить заданный наддув. Машина теряет мощность, а управление двигателем постоянно пытается компенсировать недостающее давление.
Заклинивание в закрытом положении неприятнее. Здесь уже возможен передув и работа турбины на слишком высоких оборотах.
Если вместе с проблемой появились сильный вой, дым или расход масла, проверять нужно уже не только Вестгейт.
Всегда ли нужно менять клапан
Нет.
Многое зависит от степени износа. Если разбита ось или втулка, механизм можно восстановить. Меняются изношенные элементы, приводится в порядок посадочное место, затем клапан регулируется.
При серьезном повреждении корпуса решение уже принимают после дефектовки.
Важно проверить и привод. Исправная калитка не даст нужного результата, если актуатор работает неправильно.
После ремонта смотрят, в какой момент клапан начинает открываться и насколько стабильно держится давление.
Как проверяют Вестгейт
Сначала оценивают симптомы и давление наддува.
Если есть недодув, нужно исключить утечки воздуха. Если появляется передув — посмотреть, получает ли привод команду на открытие.
Затем проверяют ход тяги и состояние самой калитки.
Настораживают:
- большой свободный ход
- заедание рычага
- неплотное закрытие
- повреждение тяги
- сильный износ оси
- дребезг механизма

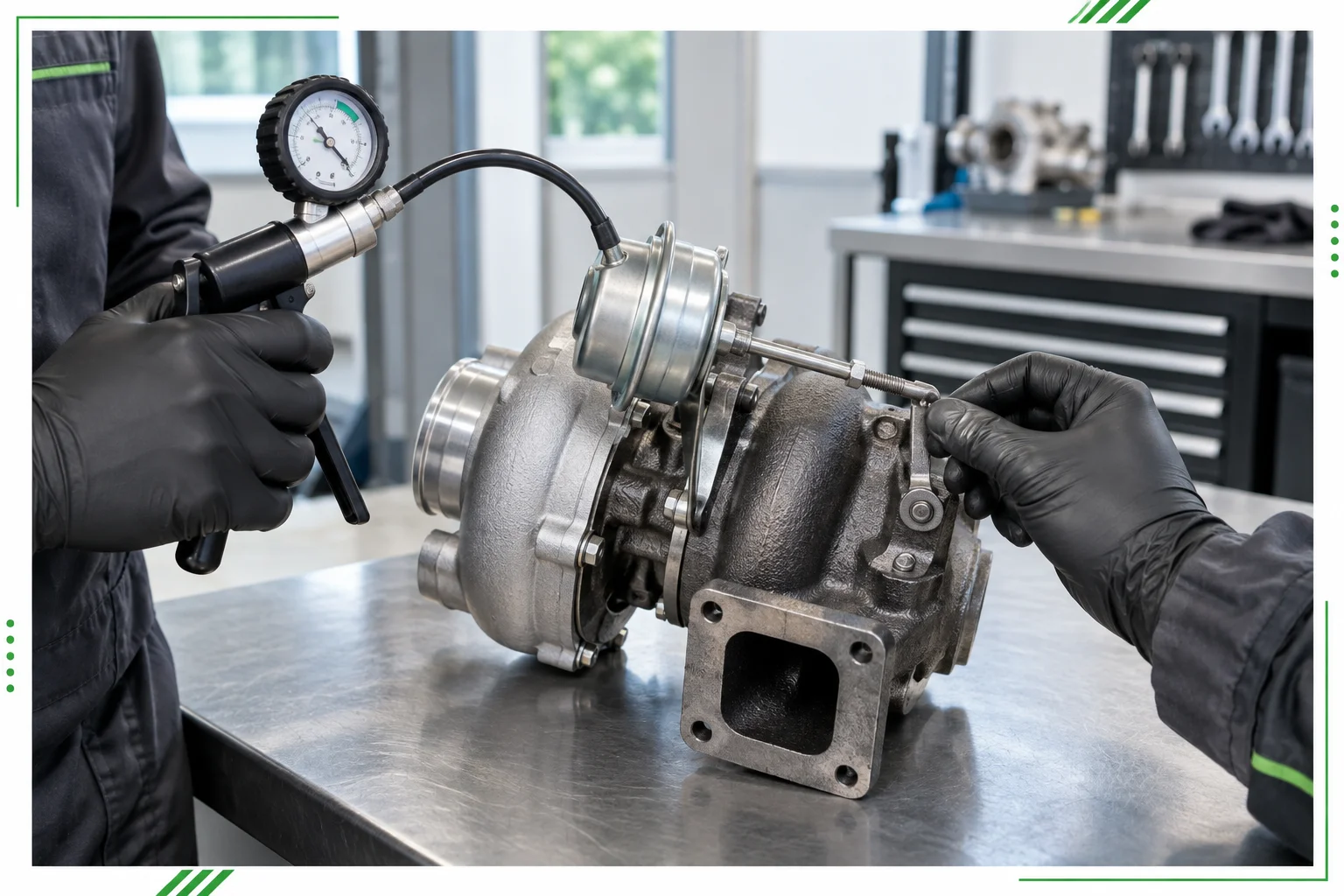

Отдельно проверяется актуатор. Иногда калитка полностью исправна, а нужного положения она не достигает из-за привода.
В Турбокомплекс можно обратиться при недодуве, передуве, дребезге или нестабильной тяге. Для такой неисправности есть отдельная услуга ремонта клапана Вестгейта, где проверяют состояние механизма, восстанавливают изношенные элементы и регулируют клапан после ремонта.
FAQ
Что такое Вестгейт простыми словами?
Это клапан, который пропускает часть выхлопных газов мимо турбинного колеса. Так регулируется скорость вращения турбины и давление наддува.
Вестгейт и актуатор — это одно и то же?
Нет. Вестгейт — сам перепускной клапан. Актуатор — привод, который открывает и закрывает его.
Что будет, если Вестгейт всегда открыт?
Турбина будет медленнее раскручиваться и может не набирать нужное давление. Машина потеряет тягу, возможен недодув.
Что будет, если Вестгейт не открывается?
Турбина может создать слишком высокое давление. При передуве блок управления часто ограничивает мощность двигателя.
Можно ли ездить с люфтом Вестгейта?
Небольшой люфт еще не говорит о критической поломке, но его стоит проверить. Если клапан перестал герметично закрываться или появился передув, откладывать ремонт нежелательно.
Вывод
Вестгейт регулирует наддув за счет перепуска части выхлопных газов мимо турбинного колеса. Когда клапан закрыт, турбина активно раскручивается. Когда давление уже набрано, Вестгейт открывается и ограничивает дальнейший рост оборотов.
Изношенная калитка может неплотно закрываться, заедать или дребезжать. Отсюда появляются потеря тяги, недодув, передув и аварийный режим. Перед ремонтом проверяют не только сам клапан, но и его привод — эти элементы работают вместе.
