Проверить люфт турбины своими руками можно без сложного оборудования, если есть доступ к холодной части турбокомпрессора. Обычно для этого снимают впускной патрубок и аккуратно проверяют, насколько свободно двигается вал с крыльчаткой.
Но здесь легко ошибиться. Небольшое радиальное движение на заглушенной турбине может быть нормальным. Вал в рабочем режиме удерживается масляной пленкой, поэтому полностью неподвижной крыльчатка быть не обязана. Гораздо опаснее выраженный осевой люфт, сильное болтание и следы касания лопаток о корпус.
Коротко: при проверке нужно аккуратно пошевелить вал поперек и вдоль оси, затем осмотреть крыльчатку. Она не должна задевать корпус, иметь сколы или выраженные потертости. Сильный осевой люфт, металлическая пыль и следы контакта уже говорят о необходимости диагностики.
Что понадобится для проверки
В большинстве случаев достаточно базового инструмента, чтобы получить доступ к входу турбины.
Могут понадобиться:
- набор отверток или головок
- пассатижи для хомутов
- фонарик
- чистые перчатки
- салфетка или ветошь
Перед началом двигатель должен полностью остыть. Турбина и выпускная часть после поездки остаются горячими довольно долго.
Нельзя проверять крыльчатку на работающем двигателе. Даже на холостых турбина вращается, а при повышении оборотов скорость становится огромной. Пальцы и инструмент рядом с крыльчаткой в этот момент недопустимы.
Как получить доступ к крыльчатке
Обычно нужно снять патрубок, который подходит к холодной части турбины со стороны воздушного фильтра.
Сначала ослабляют хомут и аккуратно снимают патрубок. Если резина старая и прилипла, не стоит тянуть ее с большим усилием или поддевать острым инструментом. Трещина во впуске потом сама станет причиной свиста и недодува.
После снятия открывается доступ к компрессорной крыльчатке. Перед проверкой стоит осмотреть внутреннюю часть патрубка. Легкая масляная пленка встречается часто, а большое количество масла уже требует внимания.
Если внутри буквально скапливается масло, лучше параллельно проверить, не гонит ли турбина масло в интеркулер.

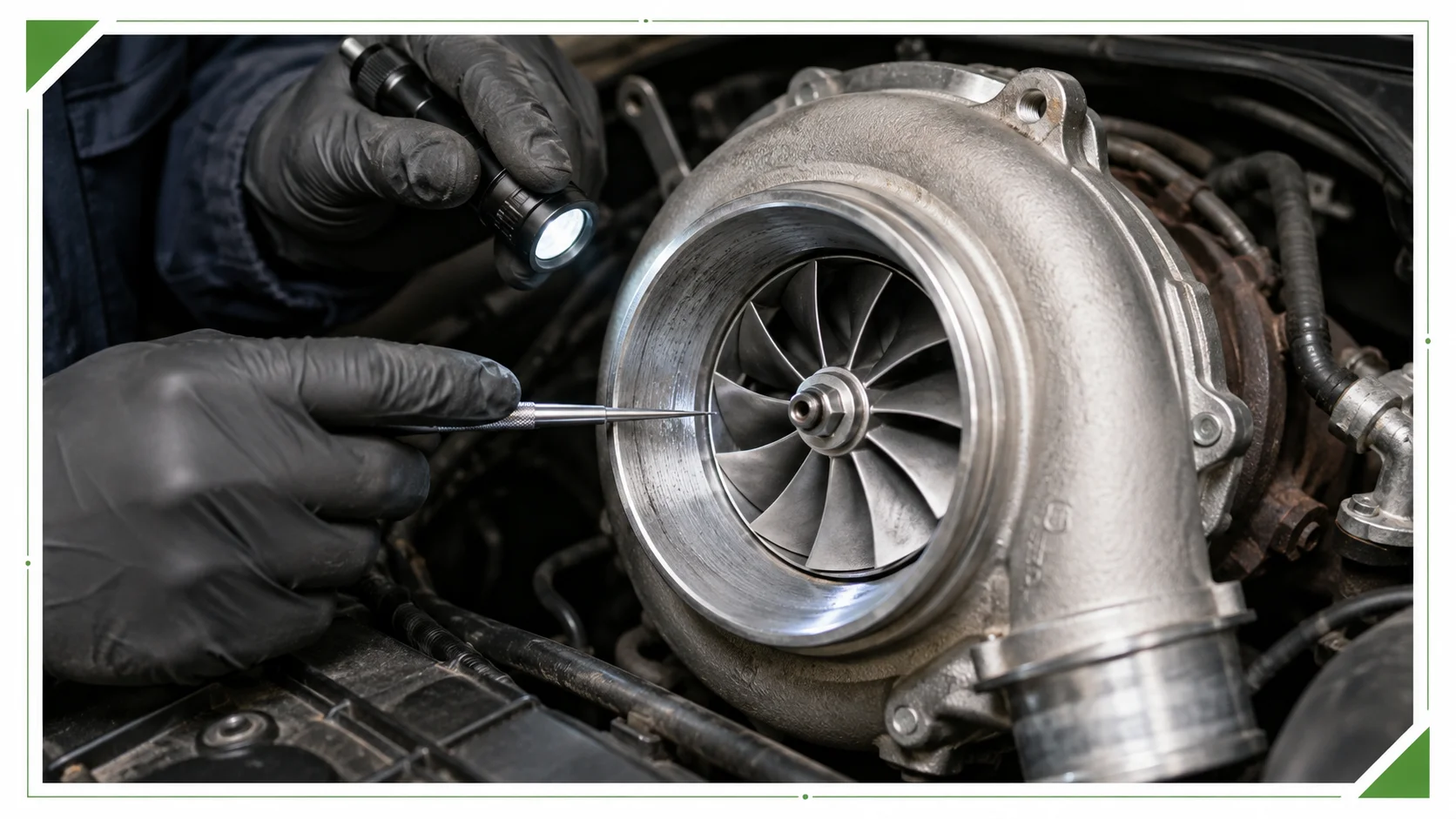

Сначала осмотрите крыльчатку
До того как трогать вал, посмотрите на состояние лопаток.
Крыльчатка должна быть целой. На ней не должно быть:
- сколов
- загнутых краев
- заметных потертостей
- трещин
- металлической пыли
- следов сильного контакта с корпусом
Небольшие загрязнения сами по себе еще не говорят о поломке. А вот поврежденные края лопаток или явные следы задевания уже указывают на проблему.
Проверьте и сам корпус рядом с крыльчаткой. Если по окружности видны свежие блестящие полосы, крыльчатка могла касаться стенок.
Как проверить радиальный люфт
Радиальный люфт — это движение вала поперек оси, то есть вверх-вниз или из стороны в сторону.

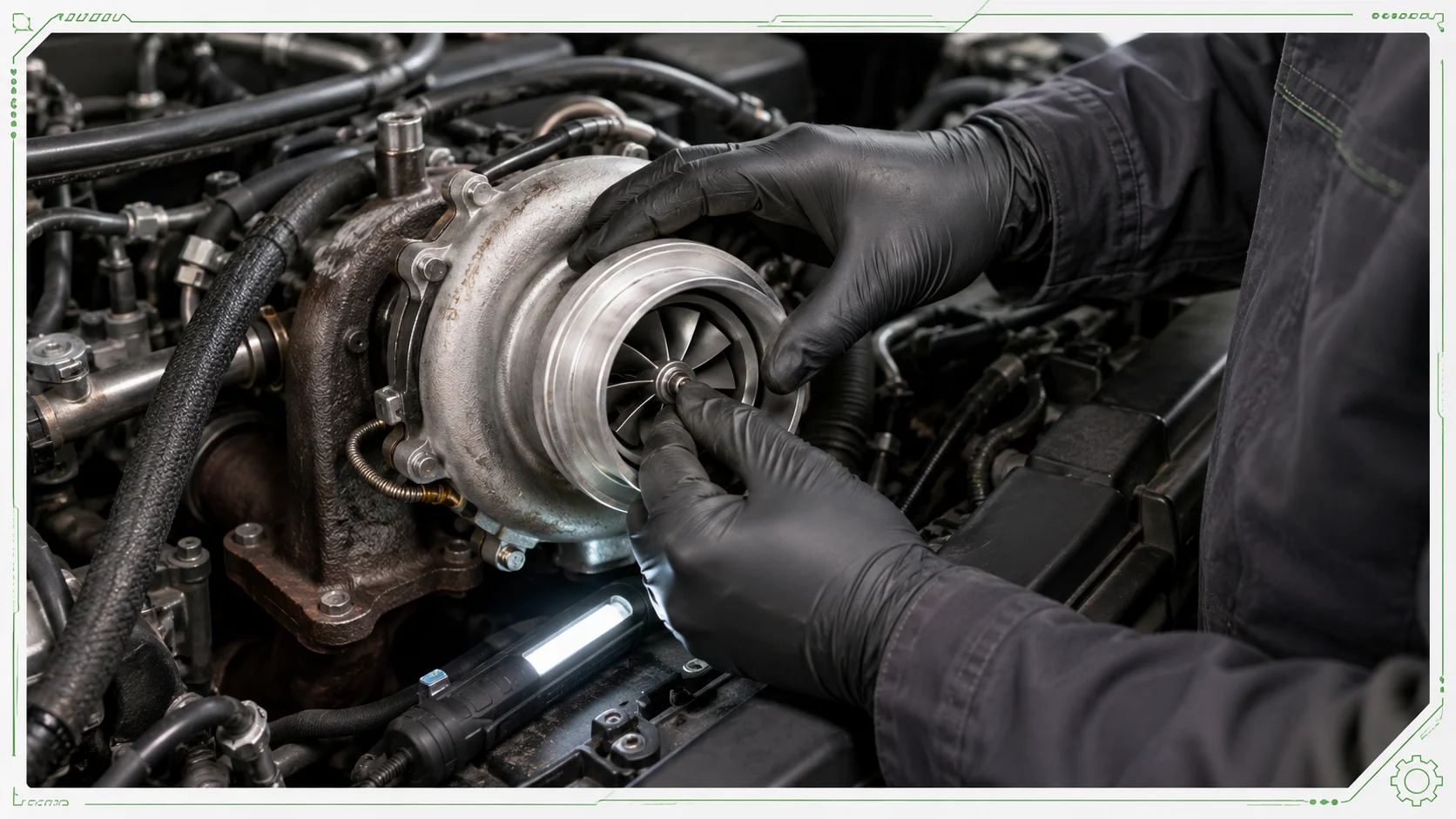

Возьмитесь пальцами за центральную часть крыльчатки и очень легко покачайте ее. Давить на лопатки не нужно. Усилие должно быть минимальным.
Небольшое движение возможно даже на исправной турбине. На заглушенном двигателе в подшипниках нет рабочего давления масла, поэтому вал ощущается свободнее, чем во время работы.
Плохой признак — когда крыльчатка двигается настолько сильно, что лопатки могут коснуться корпуса. Если при легком покачивании слышен щелчок или чувствуется контакт, турбину лучше не нагружать.
Как проверить осевой люфт
Осевой люфт проверяется движением вперед и назад вдоль вала.
Аккуратно потяните крыльчатку на себя, затем слегка нажмите в обратную сторону. Здесь заметного свободного хода быть не должно.
Осевой люфт обычно опаснее радиального. Он связан с износом упорного подшипника и может привести к смещению крыльчаток относительно корпуса.
Если вал отчетливо ходит вперед-назад, а движение легко ощущается пальцами, это уже повод для полноценной проверки. Особенно если рядом появились вой, расход масла или потеря тяги.
Можно ли измерить люфт пальцами
Точно — нет.
Руками можно заметить явную проблему, но определить допустимый зазор в долях миллиметра невозможно. У разных турбин свои конструктивные допуски, а субъективное ощущение сильно зависит от опыта.
Один человек почувствует нормальный радиальный зазор и решит, что турбина разбита. Другой не заметит уже выраженный осевой люфт.
Домашняя проверка хорошо подходит для поиска грубых признаков:
- крыльчатка касается корпуса
- вал заметно ходит вдоль оси
- есть сколы на лопатках
- появился металлический звук
- внутри много масла
Для точного заключения этого мало.
Нужно ли раскручивать крыльчатку рукой
Крыльчатку можно слегка провернуть пальцами. Она должна вращаться свободно, без заеданий и металлического шороха.
Не нужно раскручивать ее резко. Пользы от этого нет, а при поврежденных подшипниках можно только сильнее задеть корпус.
Если во время вращения чувствуется сопротивление, крыльчатка цепляется или слышен скрежет, эксплуатацию лучше прекратить до проверки.
Плавность вращения тоже не гарантирует исправность. Турбина может свободно вращаться рукой и при этом иметь износ, который проявляется только на рабочих оборотах.
Как понять, что люфт уже опасный
Один из самых понятных признаков — контакт крыльчатки с корпусом. Если лопатки задевают стенки даже при легком покачивании, нормальной такую работу уже не назовешь.
Насторожить должны и другие симптомы:
- заметный осевой ход
- сильное поперечное движение
- вой при разгоне
- металлический скрежет
- масло в патрубках
- сизый дым
- падение тяги
- поврежденные лопатки
При сочетании нескольких признаков турбину лучше не проверять дальнейшими разгонами. Большой люфт вала турбины может быстро привести к повреждению крыльчатки и корпуса.
Почему небольшой радиальный люфт бывает нормальным
Вал турбины работает не как обычный вал на сухом подшипнике. Между ним и втулками во время работы находится слой масла.
После остановки двигателя давление пропадает, масляная пленка становится тоньше. Поэтому при ручной проверке появляется небольшой зазор.
После запуска масло снова заполняет рабочее пространство и удерживает вал в нужном положении.
Именно поэтому легкое движение из стороны в сторону оценивают вместе с другими признаками. Если крыльчатка не касается корпуса, осевого люфта нет, а турбина нормально работает, небольшой радиальный зазор может быть штатным.
Что может привести к появлению люфта
Чаще всего подшипники изнашиваются из-за проблем со смазкой.
Причиной становятся:
- редкая замена масла
- низкий уровень масла
- загрязненная масляная магистраль
- неподходящее масло
- перегрев
- проблемы с маслоподачей
- попадание грязи во впуск
- нарушение балансировки
Иногда турбина выходит из строя вскоре после ремонта именно потому, что старую причину не устранили. Если была забита масляная трубка, новая турбина получит то же масляное голодание.
Поэтому при большом люфте важно искать не только поврежденную деталь, но и причину ее износа.
Можно ли ездить после такой проверки
Если обнаружили только небольшой радиальный люфт, крыльчатка не касается корпуса, осевого хода почти нет, машина нормально едет и не дымит, срочная остановка обычно не требуется.
При сильном люфте ситуация другая. Если рядом есть вой, расход масла, сизый дым или потеря тяги, турбину лучше не нагружать.
Особенно опасен металлический звук. Он может означать, что лопатки уже касаются корпуса. На высоких оборотах такое повреждение развивается намного быстрее, чем при ручном вращении.
Когда домашней проверки недостаточно
Домашняя проверка позволяет понять, есть ли явные признаки износа. Но она не показывает точное состояние подшипников, балансировку, давление масла и поведение турбины под нагрузкой.
В Турбокомплекс можно обратиться, если люфт кажется слишком большим или появились дополнительные симптомы. Оптимальный следующий шаг — диагностика турбины, где можно точнее оценить состояние вала, подшипников, крыльчаток и понять причину износа.
FAQ
Должен ли быть люфт у турбины?
Небольшой радиальный люфт на заглушенной турбине возможен. Выраженного осевого движения и касания крыльчатки о корпус быть не должно.
Как проверить люфт турбины без снятия?
Если есть доступ к холодной части, снимают впускной патрубок и аккуратно проверяют движение крыльчатки поперек и вдоль оси. Двигатель при этом должен быть заглушен и остыть.
Какой люфт опаснее — радиальный или осевой?
Заметный осевой люфт обычно считается более тревожным признаком. Небольшой радиальный зазор может быть конструктивно допустимым.
Можно ли определить люфт на слух?
Косвенно. При сильном износе появляются вой, гул или металлический скрежет. Но по одному звуку определить величину люфта нельзя.
Нужно ли менять турбину, если есть люфт?
Не всегда. Решение зависит от величины люфта, состояния подшипников, вала, крыльчаток и корпуса. Иногда турбину можно восстановить.
Вывод
Проверить люфт турбины своими руками можно через холодную часть после снятия впускного патрубка. Вал аккуратно проверяют на радиальное и осевое движение, затем осматривают крыльчатку и корпус.
Небольшой радиальный зазор еще не говорит о поломке. Опаснее заметный осевой люфт, сильное поперечное движение, следы контакта крыльчатки с корпусом, вой и металлический звук. Если такие признаки есть, домашней проверки уже недостаточно — турбину лучше оценить на диагностике.
